BOMAX - profesionální schodová šablona

Návod k použití

Obrázek 1 - nastavitelnost schodů

I.

Nastavitelnost schodové šablony (obr. 1) :

  1. Výška schodu 150-200 mm - (v 2,5 milimetrových skocích)
  2. Hloubka schodu 240-320 mm - (v 5 milimetrových skocích)
  3. Síla betonové desky 133-202 mm podle způsobu sestavení šablony (viz. tabulka základních nastavení), lze však nastavit i jiné, extrémní hodnoty.

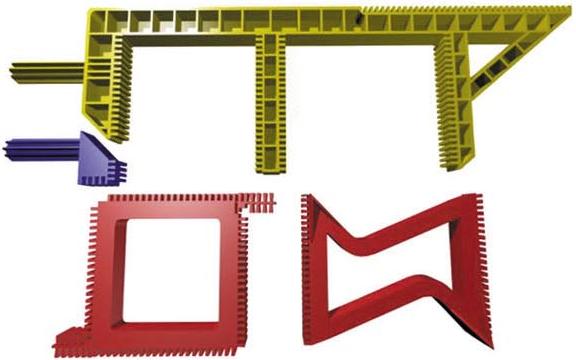

Obrázek 2 - Konstrukce šablony I

II.

Popis konstrukce schodové šablony (obr. 2) :

Schodová šablona "BOMAX P" sestává ze 4 dílů :

  1. Šablonový domek
  2. Díl pro nastavení výšky schodu, který se může vložit do šablonového domku na dva způsoby. V první pozici pro hodnoty končící na "0" anebo "5", v druhé pozici pro hodnoty končící na "2,5" anebo "7,5". Způsob vložení záleží na vypočtených hodnotách výšky schodu. Jeden ozubený čep dílu se stane přebytečným, proto před vložením do domku je nutné čep odstranit na místě odlehčení, vytvořeném pro tento účel (viz obr. 3).
  3. Díl pro nastavení síly betonové desky, který se může vložit do šablonového domku taktéž na dva způsoby. V první pozici pro hodnoty končící na "0" anebo "5", v druhé pozici pro hodnoty končící na "2,5" anebo "7,5". Tento díl standardně vložíme do domku v poloze identické, jako díl pro nastavení výšky schodu, vyjma případů, že chceme dosáhnout jiné hodnoty, než uvedené v tabulce. Pro docílení silnější betonové desky nastavíme číselný rastr na vyšší, pro slabší na nižší hodnoty.
  4. Spodní čep pro čelní bednící desku, který se přiloží na neodstraněný ozubený čep dílu pro nastavení výšky schodu.

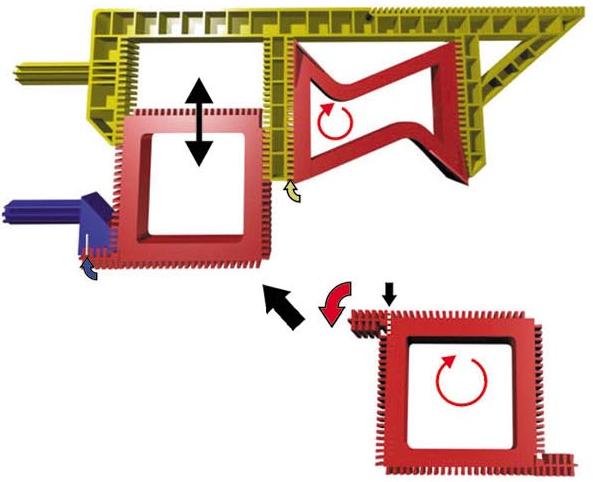

Obrázek 3 - Konstrukce šablony II
Obrázek 4 - Určení parametrů schodů

III.

Postup aplikace schodové šablony "BOMAX P":

1. Určíme parametry schodů (obr. 4). Zjistíme výškový rozdíl mezi úrovní výchozí a konečnou ( s ohledem na podlahové vytápění, typ podlahy atd. ). Určíme počet schodů a hloubku schodů. Z těchto hodnot vypočteme způsob složení schodové šablony. Pomocí schodové šablony "BOMAX P" sestavíme libovolné schody s přesností 2,5 mm.

Příklady výpočtů naleznete zde

2. Na základě znalosti vypočtených rozměrů můžeme pomocí tabulky určit sílu betonové desky. Když vyhovuje hodnota z tabulky, zasuneme díl pro nastavení síly betonové desky ve stejné pozici (velikosti), jako díl pro nastavení výšky schodu. Pro docílení silnější betonové desky nastavíme číselný rastr na vyšší, pro slabší na nižší hodnoty.

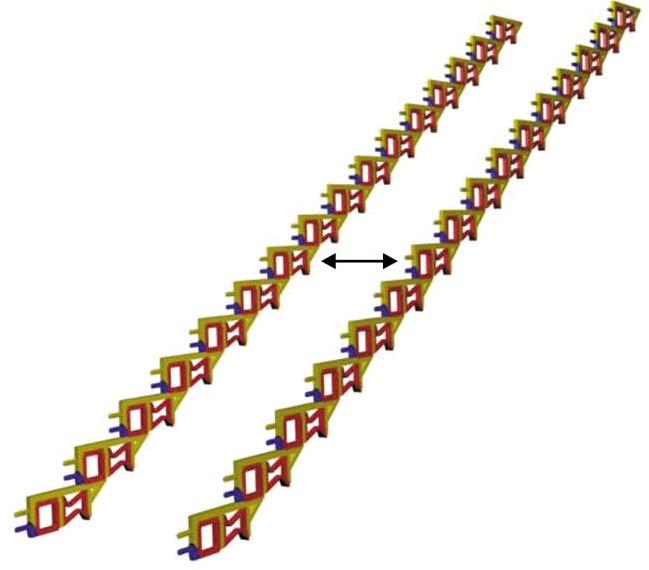

Obrázek 5 - Kontrola přesnosti sestavení 3. Na základě zjištěných hodnot (výška a hloubka schodů a síla betonové desky) a počtu schodů volněji složíme sestavy schodových šablon. V případě výroby symetrických schodů zkontrolujeme přesnost sestav schodových šablon přiložením na sebe (obr. 5).
Obrázek 6 - Připevnění sestavy ke stěně 4. Sestavu schodových šablon připevníme ke stěně (pověsíme na hřebíky) a přesvědčíme se o správnosti. Potom pomocí kladiva stlučeme sestavu napevno (obr. 6).

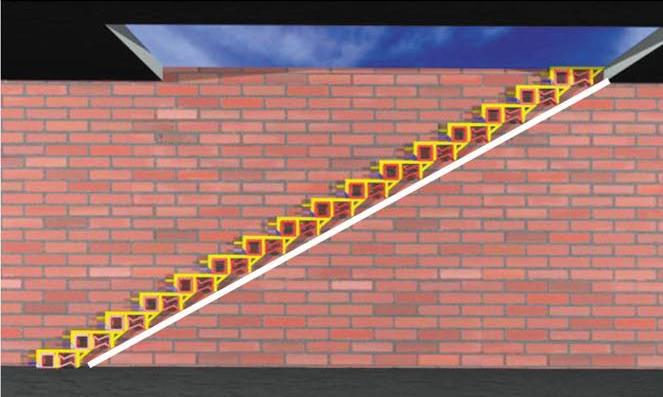

Obrázek 7 - Postavení bednění 5. Šablonu připevníme ke zdi a podél spodních dosedacích bodů nakreslíme zřetelnou linku (obr. 7).
6. Šablonu sundáme ze stěny a ke spodní čáře postavíme spodní šikmé bednění (obr. 7).

Pozor! V případě použití nekvalitních desek pro výrobu spodního bednění převezmou spodní dosedací plochy šablon nepřesnost povrchu a může to zapříčinit větší odchylky.
Doporučujeme použití hladkých materiálů pro výrobu spodního bednění, anebo použítí hladké výstelky, dále aplikaci panelového oleje.

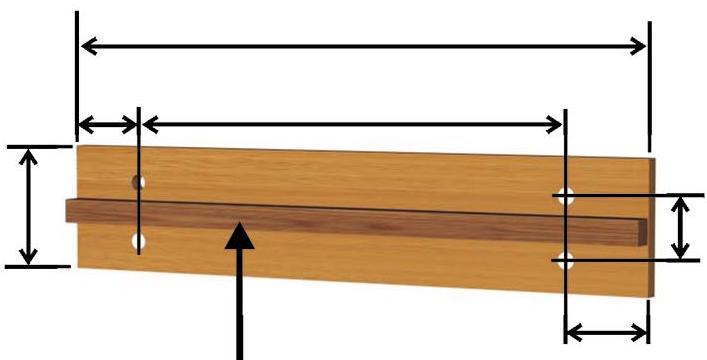

Obrázek 8 - Příprava čelní bednicí desky 7. Vyrobíme 1 ks čelní bednící desky, kde velmi přesně vyvrtáme pomocí vrtáku o/ 20-21 mm pozici čepů schodové šablony. Tuto desku použijeme při výrobě ostatních čelních bednících desek (obr. 8). V případě použití dřevotřískové ev. OSB desky musíme desku vyztužit (např. střešní laťkou).

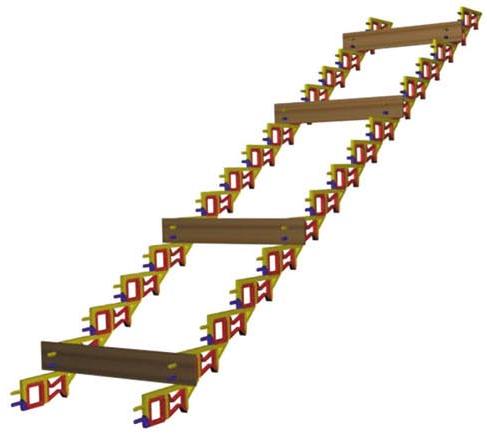

Obrázek 9 - Spojení šablon pomocí čelních bednicích desek 8. Dvě řady šablon spojíme pomocí 4ks čelních bednících desek. Čelní bednící desky zajistíme zasunutím 100 mm hřebíků do otvorů v čepech šablony (obr. 9 a 10).

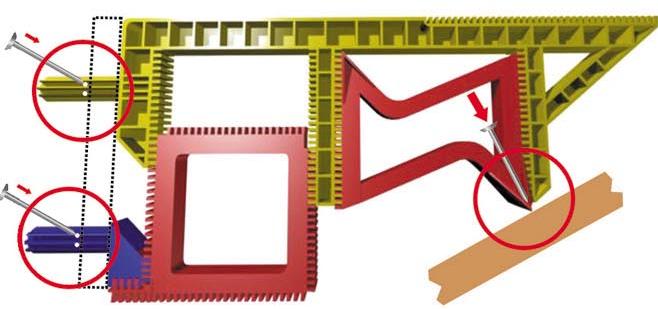

Obrázek 10 - Ukázka připevnění šablony 9. Sestavu se 4ks čelních bednících desek uložíme na připravené šikmé bednění. Po poslední kontrole všechny spodní dosedací body šablony zajistíme zatlučením hřebíků délky 65 mm, aby se sestava nepohnula a nevyplavala z betonu (obr. 10).
10. Zabudujeme do sestavy na míru vyrobené a adekvátně dimenzované kovové armování a nasadíme všechny další čelní bednící desky, které zajistíme za sunutím 100 mm hřebíků do otvorů v čepech šablony (obr. 10).

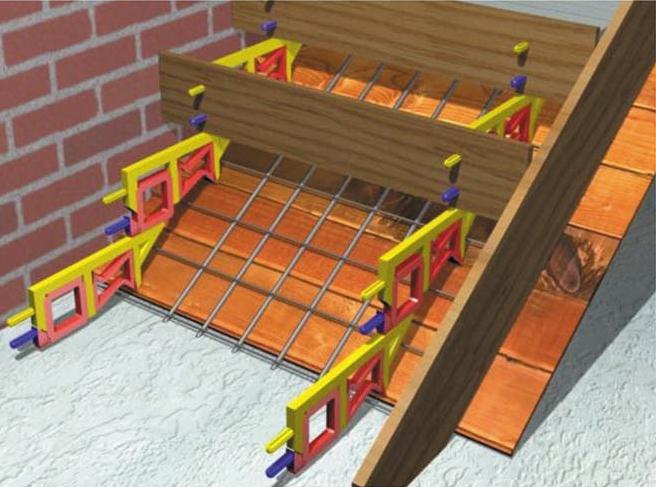

Obrázek 11 - Konečné sestavení 11. Pevně přitlučeme boky bednění. Provedeme konečnou kontrolu. Betonujeme podle technologických předpisů (obr. 11).
12. Při demontáži bednění odstraníme čelní bednící prvky včetně čepů šablony, a to zaražením ostrého ocelového plechu mezi čelní bednící desku a beton.
Obrázek 12 - Asymetrické, jednostranně protažené schody Pomocí schodových šablon "BOMAX PROFI" můžeme postavit i asymetrické, jednostranně protažené schody (obr. 12).

"BOMAX PROFI" schodové šablony umožní postavit přesnou a precizní prací libovolné schody, a to s maximální odchylkou 2,5 mm.

Můžeme dosáhnout velmi kvalitní povrchy použitím kvalitního bednícího materiálu a panelového oleje. V tomto případě se schody nemusí ani omítnout, čímž ušetříme značné náklady.

Zákonem chráněný průmyslový patent.
